Wir erklären euch, was es mit eARC (enhanced Audio Return Channel) und ARC (Audio Return Channel) auf sich hat, worin die Unterschiede liegen und wofür sich das HDMI-Feature eignet.
Was ist ARC und eARC? Unser Ratgeber zum HDMI-Feature
Im Heim- oder Wohnzimmerkino wird in den meisten Fällen ein HDMI-Kabel verwendet, um zwei Geräte miteinander zu verbinden. Die HDMI-Schnittstelle ist seit längerer Zeit ein fester Bestandteil unseres modernen Lebens mit TV-Geräten, Spielekonsolen, Soundbars und anderen elektronischen Geräten. Es gibt jedoch verschiedene HDMI-Standards, die unterschiedliche Funktionen ermöglichen. In diesem Beitrag werden wir zwei dieser Standards näher durchleuchten: ARC und eARC.
HDMI Anschluss mit ARC und eARC auf der Rückseite eines Fernsehers
Um die erwähnten Audio-Features nutzen zu können, ist ein HDMI-Anschluss in einem Gerät erforderlich. HDMI ist ein digitaler Audio-Video-Verbindungsstandard für hochauflösende Display- und Projektionslösungen. Der D-förmige Stecker findet sich bei vielen Geräten wie Fernsehern, Projektoren, Monitoren, Soundbars, Spielkonsolen und vielen anderen wieder. Vor fast 20 Jahren wurde HDMI entwickelt, um unkomprimierte digitale Video- und Audio-Daten über eine zuverlässige physische Verbindung zu übertragen. Es basiert auf dem bestehenden DVI (Digital Visual Interface) High-Speed-Serien-Link, der für die Übertragung von Videosignalen an Computerdisplays verwendet wird. Durch die Hinzufügung von Steuerungs- und Gerätekommunikationsfunktionen sowie digitalen Audioformaten wurde HDMI geschaffen. In diesem Beitrag liegt der Fokus auf der Audiodarstellung mittels ARC und eARC, welche nur über HDMI-Verbindungen möglich ist.
Audio Setup mit HDMI ARC (Audio Return Channel)
Seit der HDMI-Version 1.4 (2009) können Geräte ARC (Audio Return Channel) verwenden. ARC ist eine zusätzliche Audioverbindung, die externe Kabel zwischen dem Fernseher und dem AV-Receiver, der Soundbar oder einem Aktivlautsprechersystem ersetzen soll, um die Einrichtung zu vereinfachen. Das Wort „Return“ bezieht sich darauf, dass Audiosignale, die vom Fernseher kommen und über das bereits bestehende HDMI-Kabel, das den Fernseher mit dem AV-Receiver/Soundbar/Aktivlautsprecher verbindet, zurückgesendet werden kann. Die maximale Datenrate, die den Audiosignalen via ARC zur Verfügung steht, liegt übrigens bei gerade einmal 1 Mbit/s.
Kurz gesagt: HDMI-Verbindungen für Bild und Ton funktionierten bislang immer nur in eine Richtung. Mit ARC kann jetzt zumindest das Audiosignal auch in die andere Richtung verlaufen.
Mit (e)ARC können Audiodaten übe rein HDMI-Kabel in beide Richtungen übertragen werden
Wenn ein Gerät kein ARC unterstützt, können Audiosignale immer noch über eine HDMI-Verbindung übertragen werden, jedoch nur in eine Richtung, zum Beispiel von einem Blu-ray-Player an einen Fernseher. Wenn ein HDMI-Anschluss jedoch eines der Audio-Return-Channel-Features unterstützt, kann er in beide Richtungen Audiosignale übertragen und dem Benutzer somit einen Audio-Eingang und Audio-Ausgang zur Verfügung stellen.
Ohne HDMI ARC/eARC ist die Anzahl der angesteuerten Lautsprecher eingeschränkt, eine zusätzliche Verbindung (optisch / digital) wird benötigt.
Obwohl es auch andere Möglichkeiten gibt, Audiosignale von Wiedergabegeräten an einen AV-Receiver oder eine Soundbar zu übertragen, wie z.B. über eine optisch-digitale Verbindung (TOSLink oder S/PDIF), hat dieser Standard einige Einschränkungen. Die Kabelverbindung ist sehr anfällig für Beschädigungen und die maximale Qualität beschränkt sich auf Stereo (PCM) oder 5.1 Surround Sound (Dolby Digital, DTS). Möglicherweise ist an dieser Stelle eine Tabelle zum Vergleich der verschiedenen Übertragungstechnologien angebracht:
Vergleich der Übertragungstechnologien optisch, ARC und eARC mit unterstützten Audio-Features
HDMI-ARC unterstützt nicht die Audioformate Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio oder DTS:X, die auf Blu-ray oder 4K-Blu-ray-Discs zu finden sind. Es wird höchstwahrscheinlich nur ein 5.1-Datenstrom übertragen. Da die Unterstützung nicht für jeden Audio-Codec obligatorisch ist, sollte man nicht davon ausgehen, dass der Fernseher über den Rückkanal einen 5.1-Dolby-Digital- oder DTS-Soundtrack senden wird. Einige Fernseher senden nur Dolby Digital oder grundlegende Stereokanäle, was bedeutet, dass man möglicherweise nicht das volle Potenzial des angeschlossenen Soundsystems ausschöpfen kann.
HDMI eARC schöpft das volle Potenzial der Audioquelle aus, inkl. 3D-Sound (Dolby Atmos / DTS:X / Auro-3D)
HDMI Enhanced Audio Return Channel (eARC) ist eine Funktion, die im November 2017 vorgestellt und mit HDMI Version 2.1 eingeführt wurde. eARC funktionierte jedoch bereits unter HDMI 2.0 bzw. wurde von einigen TV-Herstellern mit dieser Schnittstellen-Version angeboten. Auf der Audio-Seite markierte HDMI Version 2.0 einen bedeutenden Fortschritt, da die maximale Anzahl unterstützter Audio-Kanäle von 8 auf 32 erhöht wurde, während die maximale Abtastrate von 192 kHz pro Kanal beibehalten wurde. Mit HDMI 2.1 bzw. eARC war es jedoch erstmals möglich, objektbasierte immersive Audioformate wie Dolby Atmos und DTS:X in vollem Umfang zu übertragen. Zum Vergleich, den verarbeitenden Geräten stehen 37 Mbit/s für den Audiostream zur Verfügung, unter ARC sind es lediglich 1 Mbit/s. So ist es z.B. auch möglich, einen unkomprimierten PCM-Audiostream mit 8 Kanälen und 24-bit zu verarbeiten. Besser könnte man ein 7.1-Soundsystem nicht bespielen.
In vielen Fällen wird eARC jedoch genutzt, um eine 3D-Soundanlage zu befeuern. Diese besteht in der Regel aus einer Surround-Ebene mit 3-7 Lautsprechern, einem Subwoofer und mehreren Treibern für die Höhen-Kanäle. Klangobjekte, die von oben auf den Zuschauer einprasseln, werden entweder mit in an der Decke verbauten Lautsprechern, oder sogenannten Reflexions-Lautsprechern, die nach oben gerichtet sind, damit die Schallwellen von der Decke abprallen können. Letztere finden sich übrigens sehr oft in High-End-Soundbars und kompatiblen Rear-Lautsprechersystemen wieder.
Wir würden vermuten, dass über 98 Prozent der HDMI-Kabel, die mittlerweile in Online-Shops angeboten werden, der „Premium High Speed“ oder „Ultra High Speed“-Kategorie zugeordnet werden können. Die meisten von uns werden bereits ein solches Kabel besitzen. Premium High Speed ist in der Lage eine maximale Bandbreite von 18 Gbit/s zu übertragen (HDMI 2.0), während Ultra High Speed-Kabel bis zu 48 Gbit/s (HDMI 2.1) durchschleusen können. Letztere werden auch benötigt, um z.B. 4K@120Hz Videosignale an kompatiblen Endgeräten zu verarbeiten (z.B. PS5-Konsole an 4K Fernseher mit 120Hz-Panel).
Achtung: Es gibt spezielle HDMI-Kabel, z.B. mit Glasfaser, die Daten grundsätzlich nur in eine Richtung übertragen. Die Nutzung von (e)ARC ist ggf. nicht möglich, weil sich die Geräte nicht „verständigen“ können.
Die wichtigsten Infos rund um ARC / eARC zusammengefasst
Quelle; 4kfilme
Was ist ARC und eARC? Unser Ratgeber zum HDMI-Feature
Im Heim- oder Wohnzimmerkino wird in den meisten Fällen ein HDMI-Kabel verwendet, um zwei Geräte miteinander zu verbinden. Die HDMI-Schnittstelle ist seit längerer Zeit ein fester Bestandteil unseres modernen Lebens mit TV-Geräten, Spielekonsolen, Soundbars und anderen elektronischen Geräten. Es gibt jedoch verschiedene HDMI-Standards, die unterschiedliche Funktionen ermöglichen. In diesem Beitrag werden wir zwei dieser Standards näher durchleuchten: ARC und eARC.
- ARC bedeutet Audio Return Channel
- eARC bedeutet enhanced Audio Return Channel
ARC und eARC sind HDMI-Features
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
HDMI Anschluss mit ARC und eARC auf der Rückseite eines Fernsehers
Um die erwähnten Audio-Features nutzen zu können, ist ein HDMI-Anschluss in einem Gerät erforderlich. HDMI ist ein digitaler Audio-Video-Verbindungsstandard für hochauflösende Display- und Projektionslösungen. Der D-förmige Stecker findet sich bei vielen Geräten wie Fernsehern, Projektoren, Monitoren, Soundbars, Spielkonsolen und vielen anderen wieder. Vor fast 20 Jahren wurde HDMI entwickelt, um unkomprimierte digitale Video- und Audio-Daten über eine zuverlässige physische Verbindung zu übertragen. Es basiert auf dem bestehenden DVI (Digital Visual Interface) High-Speed-Serien-Link, der für die Übertragung von Videosignalen an Computerdisplays verwendet wird. Durch die Hinzufügung von Steuerungs- und Gerätekommunikationsfunktionen sowie digitalen Audioformaten wurde HDMI geschaffen. In diesem Beitrag liegt der Fokus auf der Audiodarstellung mittels ARC und eARC, welche nur über HDMI-Verbindungen möglich ist.
Was ist HDMI ARC?
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
Audio Setup mit HDMI ARC (Audio Return Channel)
Seit der HDMI-Version 1.4 (2009) können Geräte ARC (Audio Return Channel) verwenden. ARC ist eine zusätzliche Audioverbindung, die externe Kabel zwischen dem Fernseher und dem AV-Receiver, der Soundbar oder einem Aktivlautsprechersystem ersetzen soll, um die Einrichtung zu vereinfachen. Das Wort „Return“ bezieht sich darauf, dass Audiosignale, die vom Fernseher kommen und über das bereits bestehende HDMI-Kabel, das den Fernseher mit dem AV-Receiver/Soundbar/Aktivlautsprecher verbindet, zurückgesendet werden kann. Die maximale Datenrate, die den Audiosignalen via ARC zur Verfügung steht, liegt übrigens bei gerade einmal 1 Mbit/s.
Kurz gesagt: HDMI-Verbindungen für Bild und Ton funktionierten bislang immer nur in eine Richtung. Mit ARC kann jetzt zumindest das Audiosignal auch in die andere Richtung verlaufen.
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
Mit (e)ARC können Audiodaten übe rein HDMI-Kabel in beide Richtungen übertragen werden
Wenn ein Gerät kein ARC unterstützt, können Audiosignale immer noch über eine HDMI-Verbindung übertragen werden, jedoch nur in eine Richtung, zum Beispiel von einem Blu-ray-Player an einen Fernseher. Wenn ein HDMI-Anschluss jedoch eines der Audio-Return-Channel-Features unterstützt, kann er in beide Richtungen Audiosignale übertragen und dem Benutzer somit einen Audio-Eingang und Audio-Ausgang zur Verfügung stellen.
Vorteile für Streaming-Apps und Konsolen
Die Vorteile der Rückführung werden deutlich, wenn der Fernseher oder Projektor das Audiosignal empfängt oder produziert. Das liegt daran, dass es praktisch keine Möglichkeit gibt, das geschützte Audiosignal von integrierten Streaming-Apps wie Netflix, Disney+ oder Amazon Prime Video außerhalb des Fernsehers unverfälscht und in bester Qualität zu übertragen. Auch der In-Game-Sound, wie er von einer Xbox Series X oder PlayStation 5 an den TV übertragen wird, kann mittels ARC und eARC an ein Soundsystem weitergereicht werden. Denn viele Spiele profitieren von einer hochwertigen Audiodarstellung – egal ob Surround oder 3D-Sound – die sich mit einem internen Soundsystem eines Fernsehers nur eingeschränkt darstellen lässt.Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
Ohne HDMI ARC/eARC ist die Anzahl der angesteuerten Lautsprecher eingeschränkt, eine zusätzliche Verbindung (optisch / digital) wird benötigt.
Obwohl es auch andere Möglichkeiten gibt, Audiosignale von Wiedergabegeräten an einen AV-Receiver oder eine Soundbar zu übertragen, wie z.B. über eine optisch-digitale Verbindung (TOSLink oder S/PDIF), hat dieser Standard einige Einschränkungen. Die Kabelverbindung ist sehr anfällig für Beschädigungen und die maximale Qualität beschränkt sich auf Stereo (PCM) oder 5.1 Surround Sound (Dolby Digital, DTS). Möglicherweise ist an dieser Stelle eine Tabelle zum Vergleich der verschiedenen Übertragungstechnologien angebracht:
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!

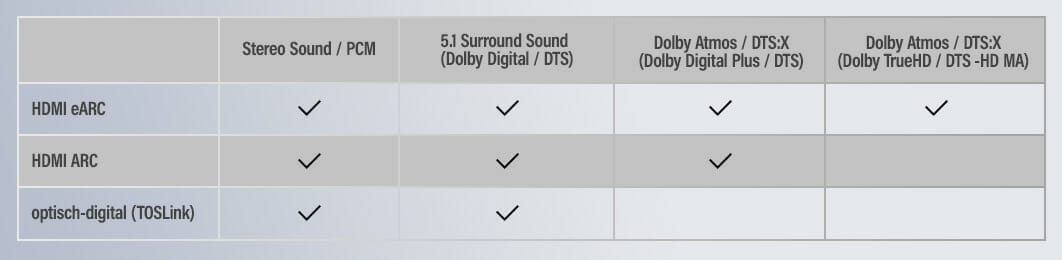

Vergleich der Übertragungstechnologien optisch, ARC und eARC mit unterstützten Audio-Features
HDMI-ARC unterstützt nicht die Audioformate Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio oder DTS:X, die auf Blu-ray oder 4K-Blu-ray-Discs zu finden sind. Es wird höchstwahrscheinlich nur ein 5.1-Datenstrom übertragen. Da die Unterstützung nicht für jeden Audio-Codec obligatorisch ist, sollte man nicht davon ausgehen, dass der Fernseher über den Rückkanal einen 5.1-Dolby-Digital- oder DTS-Soundtrack senden wird. Einige Fernseher senden nur Dolby Digital oder grundlegende Stereokanäle, was bedeutet, dass man möglicherweise nicht das volle Potenzial des angeschlossenen Soundsystems ausschöpfen kann.
Was ist HDMI eARC?
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
HDMI eARC schöpft das volle Potenzial der Audioquelle aus, inkl. 3D-Sound (Dolby Atmos / DTS:X / Auro-3D)
HDMI Enhanced Audio Return Channel (eARC) ist eine Funktion, die im November 2017 vorgestellt und mit HDMI Version 2.1 eingeführt wurde. eARC funktionierte jedoch bereits unter HDMI 2.0 bzw. wurde von einigen TV-Herstellern mit dieser Schnittstellen-Version angeboten. Auf der Audio-Seite markierte HDMI Version 2.0 einen bedeutenden Fortschritt, da die maximale Anzahl unterstützter Audio-Kanäle von 8 auf 32 erhöht wurde, während die maximale Abtastrate von 192 kHz pro Kanal beibehalten wurde. Mit HDMI 2.1 bzw. eARC war es jedoch erstmals möglich, objektbasierte immersive Audioformate wie Dolby Atmos und DTS:X in vollem Umfang zu übertragen. Zum Vergleich, den verarbeitenden Geräten stehen 37 Mbit/s für den Audiostream zur Verfügung, unter ARC sind es lediglich 1 Mbit/s. So ist es z.B. auch möglich, einen unkomprimierten PCM-Audiostream mit 8 Kanälen und 24-bit zu verarbeiten. Besser könnte man ein 7.1-Soundsystem nicht bespielen.
In vielen Fällen wird eARC jedoch genutzt, um eine 3D-Soundanlage zu befeuern. Diese besteht in der Regel aus einer Surround-Ebene mit 3-7 Lautsprechern, einem Subwoofer und mehreren Treibern für die Höhen-Kanäle. Klangobjekte, die von oben auf den Zuschauer einprasseln, werden entweder mit in an der Decke verbauten Lautsprechern, oder sogenannten Reflexions-Lautsprechern, die nach oben gerichtet sind, damit die Schallwellen von der Decke abprallen können. Letztere finden sich übrigens sehr oft in High-End-Soundbars und kompatiblen Rear-Lautsprechersystemen wieder.
Welche HDMI-Kabel benötige ich für ARC / eARC?
Während ARC und eARC auf Geräteseite nur ein optionales Feature darstellt, so unterstützt ein Großteil der im Umlauf befindlichen HDMI-Kabel diese bereits. Es wird somit kein spezielles HDMI-Kabel benötigt. Einen Unterschied gibt es jedoch, während ARC mit allen Kabel-Versionen übertragen werden kann, ist für eARC die Auswahl an Kabeln etwas eingeschränkt. Nachfolgende HDMI-Kabel-Typen unterstützen die Audio-Features:| Kabel-Typ | ARC | eARC |
| High Speed (Standard) HDMI | • | |
| Premium High Speed HDMI | • | • |
| Premium High Speed with Ethernet | • | • |
| Ultra High Speed HDMI | • | • |
Wir würden vermuten, dass über 98 Prozent der HDMI-Kabel, die mittlerweile in Online-Shops angeboten werden, der „Premium High Speed“ oder „Ultra High Speed“-Kategorie zugeordnet werden können. Die meisten von uns werden bereits ein solches Kabel besitzen. Premium High Speed ist in der Lage eine maximale Bandbreite von 18 Gbit/s zu übertragen (HDMI 2.0), während Ultra High Speed-Kabel bis zu 48 Gbit/s (HDMI 2.1) durchschleusen können. Letztere werden auch benötigt, um z.B. 4K@120Hz Videosignale an kompatiblen Endgeräten zu verarbeiten (z.B. PS5-Konsole an 4K Fernseher mit 120Hz-Panel).
Achtung: Es gibt spezielle HDMI-Kabel, z.B. mit Glasfaser, die Daten grundsätzlich nur in eine Richtung übertragen. Die Nutzung von (e)ARC ist ggf. nicht möglich, weil sich die Geräte nicht „verständigen“ können.
Profi-Tipp (aktiviere CEC):
Ihr habt Probleme mit ARC-TV und eARC-Gerät? Das Feature will einfach nicht funktionieren und der AV-Receiver / Soundbar erkennt einfach nicht das Audiosignal? Dann liegt es womöglich daran, dass ihr nicht die CEC-Funktion (Consumer Electronics Control) eures Fernsehers/Projektors eingeschaltet habt. Wollt ihr zwei Geräte mittels ARC/eARC verbinden, muss CEC nämlich aktiviert sein, damit die Geräte den Verbindungsprozess starten können. Ansonsten ist es ggf. nicht möglich, das Audiosignal an das Endgerät zu übertragen bzw. das Endgerät wird nicht erkannt.Kurz zusammengefasst:
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
Die wichtigsten Infos rund um ARC / eARC zusammengefasst
- Mit ARC und eARC lassen sich Audiosignale über eine HDMI-Verbindung an ein kompatibles Endgerät zurückführen. Die HDMI-Verbindung funktioniert somit in zwei Richtungen.
- Die HDMI-Features wurden mit dem Aufstieg der Streamingdienste immer beliebter/wichtiger. Denn nur so lassen sich die Audiosignale in bester Qualität von der integrierten App-Lösung des Fernsehers an eine externe Soundanlage übertragen.
- Die Alternativen zu HDMI ARC/eARC wären eine digital-optische Verbindung via Toslink (S/Pdif), Bluetooth oder Klinkenstecker. In wenigen Fällen lassen sich die Singale auch drahtlos via WiSa übertragen.
- Um die Audio-Features nutzen zu können, müssen alle Geräte in der Wiedergabekette diese unterstützen. Es reicht z.B. nicht, wenn nur die Soundbar eARC unterstützt, der Fernseher/Beamer jedoch nur ARC beherrscht.
- ARC und eARC unterscheiden sich dadurch, dass eARC alle Audiosignale komplett unverfälscht und unkomprimiert wiedergeben kann, darunter auch die 3D-Soundformate Dolby Atmos, DTS:X oder Auro-3D. Mit ARC kann man dagegen immer noch sehr gut die Surround-Ebene bedienen.
FAQ – Fragen zum Thema
- Kann ich ARC/eARC an meinem Fernseher / Projektor nachrüsten? Nein – es ist nicht möglich das Feature mittels Soft- oder Hardware-Update nachzurüsten. Es gibt wenige Fälle, in denen der Hersteller diese Features erst nach dem Verkaufsstart der Hardware freischaltet. Dies wird jedoch meist in der Artikelbeschreibung angegeben. In der Regel ist ARC und eARC schon so etabliert, dass diese, sofern unterstützt, bereits ab Werk funktionieren.
- Benötige ich ein neues HDMI-Kabel für ARC / eARC? In der Regel nicht, außer ihr besitzt ein wirklich altes HDMI-Kabel (High Speed HDMI) aus den Jahren 2015 und davor.
- Kann mein Gerät mit eARC automatisch auch ARC? Ja – wenn euer Endgerät eARC unterstützt, dann funktioniert auch ARC.
- Wie viele HDMI-Eingänge für ARC / eARC sind normal? In der Regel einer. Meist wählen die Hersteller einen HDMI-Eingang aus, über den die Rückführung der Audiosignale umgesetzt werden kann. Leider liegt diese meist an einem HDMI 2.1-Eingang an, was prinzipiell nichts Schlechtes ist. Besitzt ein TV jedoch nur zwei HDMI 2.1-Eingänge, wird einer für das ARC/eARC-Feature belegt und es steht somit nur noch ein HDMI 2.1-Eingang zur Verfügung. Ärgerlich, wenn man jedoch mehrere Endgeräte mit HDMI 2.1 (PC, PS5, Xbox Series X) anschließen möchte. Uns ist derzeit nur der TV-Hersteller Philips bekannt, der eine HDMI-Verbindung mit ARC/eARC ausstattet und an allen anderen HDMI-Eingängen parallel ARC ermöglicht.
Du musst dich
Anmelden
oder
Registrieren
um diesen link zusehen!
an!Quelle; 4kfilme
